Construir un velero a escala es, sobre todo, una sucesión de decisiones pequeñas: qué escala permite el sitio que tenemos, cuánto se afina una cuaderna, cuándo parar de lijar y con qué hilo se tiende un obenque. Aquí reunimos esas decisiones en el orden en que aparecen sobre el banco.
- Planos y escala
- Cuadernas y forro
- Vapor
- Cubierta
- Arboladura
- Jarcia
- Pintura
- Vitrina
01 — Punto de partida
Planos, escala y preparación del banco
Todo empieza por el plano, y un plano de modelismo no es lo mismo que un plano de arquitectura naval. El primero traduce las formas del barco a algo construible en madera fina: una vista longitudinal con la quilla y la posición de cada cuaderna, una planta con la crujía, la sección maestra y el trazado de las líneas de agua. Antes de cortar nada conviene leerlo entero y comprobar que las tres vistas concuerdan entre sí; los desajustes de milímetro se multiplican cuando ya hay veinte cuadernas montadas.
La escala se elige en función de tres cosas y no solo de la primera: el espacio real donde acabará la maqueta, el tamaño mínimo de las piezas que uno puede manejar con comodidad y el nivel de detalle que se quiere representar. Un bergantín a 1:100 cabe en cualquier estantería, pero sus motones quedan por debajo de los dos milímetros. El mismo casco a 1:50 permite trabajar la cubierta pieza a pieza y pide, a cambio, casi un metro de vitrina.
Las escalas más frecuentes en modelismo de vela se mueven entre 1:96 y 1:48. Conviene decidirla antes de comprar madera: de ella dependen el grosor de los listones del forro, el diámetro de los palos y el hilo que servirá para la jarcia.
Comprobaciones antes de la primera pieza
- Verificar que la escala del plano impreso es la real: medir una cota conocida con el calibre, no fiarse del ajuste de impresión.
- Calcular la eslora total con palos y botalón para saber qué vitrina hará falta.
- Listar los grosores de listón, varilla y chapa que exige el plano y agruparlos por fase.
- Nivelar el banco y reservar una superficie plana de referencia: el casco se alineará contra ella durante semanas.
- Preparar un sistema de etiquetado para las cuadernas; numerarlas en cuanto se cortan evita confusiones irreversibles.
02 — Estructura
Quilla, cuadernas y el armazón del casco
El armazón define las formas para siempre. Sobre la falsa quilla se encajan las cuadernas por sus ranuras, en seco primero, comprobando que todas quedan a escuadra y a la misma altura. Un armazón que se monta torcido produce un casco con la crujía desviada, y ese defecto ya no se corrige con lija ni con masilla: se nota en la línea de flotación y en la simetría de los palos.
Antes de encolar conviene sujetar el conjunto contra una superficie plana con escuadras o con un sencillo soporte de montaje. El pegamento blanco de carpintero da tiempo de corregir; el cianoacrilato no perdona. Una vez firme el esqueleto, se afinan los cantos de las cuadernas con lima y papel de lija para que los listones del forro apoyen en toda su anchura y no solo en una arista. Esa operación, el achaflanado, es la que decide si el forro queda liso o lleno de escalones.
03 — Forro
Listones, curvas y doblado al vapor
El forro se coloca por hiladas, empezando por la traca de cinta que marca el trazado general y avanzando hacia la quilla y hacia la regala. Cada listón debe seguir la curva natural del casco sin forzarse de canto; cuando un listón se retuerce para llegar a su sitio, empuja a la cuaderna y deforma la obra viva. Si hace falta, se estrechan las tracas hacia la proa y se rellena la popa con piezas de ajuste, igual que en la construcción real.
La madera se dobla con humedad y calor. Basta con sumergir el listón unos minutos en agua caliente, o pasarlo por el vapor de un hervidor, y sujetarlo sobre una plantilla o directamente sobre el armazón con pinzas y alfileres hasta que se seque. La curvatura queda fijada porque las fibras se reacomodan al secarse, no porque la cola las mantenga a la fuerza. Con maderas duras como el nogal conviene mojar y doblar en dos tandas, avanzando poco a poco, en lugar de buscar la curva final de una sola vez.
Errores frecuentes en el forrado
- Empezar por la quilla sin haber trazado antes el reparto de tracas.
- Doblar en frío y confiar en las pinzas: el listón acaba levantándose por un extremo.
- Poner demasiada cola, que rezuma entre juntas y luego rechaza la imprimación.
- Dejar que las uniones a tope coincidan siempre sobre la misma cuaderna.
- Dar por buena una hilada torcida pensando en corregirla con la lija.
04 — Superficie
Masilla, lijado y la forma definitiva
Terminado el forro, el casco tiene la forma correcta pero no la superficie. Las juntas mínimas y los poros se rellenan con masilla de madera muy fina, aplicada en capas delgadas y nunca como sustituto de un ajuste mal hecho. Después llega el lijado, que es la fase más lenta y la que más se subestima: se avanza de un grano medio a uno fino, siempre siguiendo la dirección de las tracas y comprobando las formas con la mano más que con la vista.
La palma detecta bultos que el ojo no ve, sobre todo en los amuras y en la bovedilla. Una buena costumbre es mirar el casco a contraluz cada pocos minutos y marcar con lápiz suave las zonas altas antes de seguir. Cuando el lápiz desaparece por igual en toda la superficie, la forma está terminada. Si el casco va a ir forrado en segunda capa con madera noble, la masilla debe quedar limitada a lo imprescindible para no manchar la veta.
05 — Cubierta
Listonado de cubierta y recalcado de juntas
La cubierta es lo primero que mira quien se acerca a la vitrina, y la que delata el cuidado del conjunto. Se listona con tablas cortas, de longitud constante, dispuestas según un reparto regular —tres o cuatro tablas de separación entre juntas es un patrón habitual— y no en piezas largas de proa a popa. Las tablas se interrumpen limpiamente contra las trancaniles del costado y alrededor de escotillas y brazolas.
El recalcado, esa línea oscura que separa una tabla de otra, se imita a escala con un trazo de lápiz blando en el canto de cada tabla antes de pegarla, o con una hoja finísima de papel oscuro intercalada. Con un rotulador grueso la junta se vuelve desproporcionada y la cubierta parece un suelo de parqué. Una vez lijada y sellada con barniz mate, la cubierta debe leerse como un conjunto de tablas, no como un dibujo sobre una superficie continua.
- Trazar la crujía y colocar primero la tabla central; todo el reparto depende de ella.
- Fijar el patrón de juntas y respetarlo en todo el largo, sin improvisar al llegar a popa.
- Marcar el canto de cada tabla antes del encolado, nunca después.
- Recortar las aberturas de escotillas con el listonado ya seco, no reservando huecos de antemano.
- Lijar con grano fino y sellar con barniz mate para no perder el contraste de las juntas.
06 — Arboladura
Palos, vergas y jarcia firme

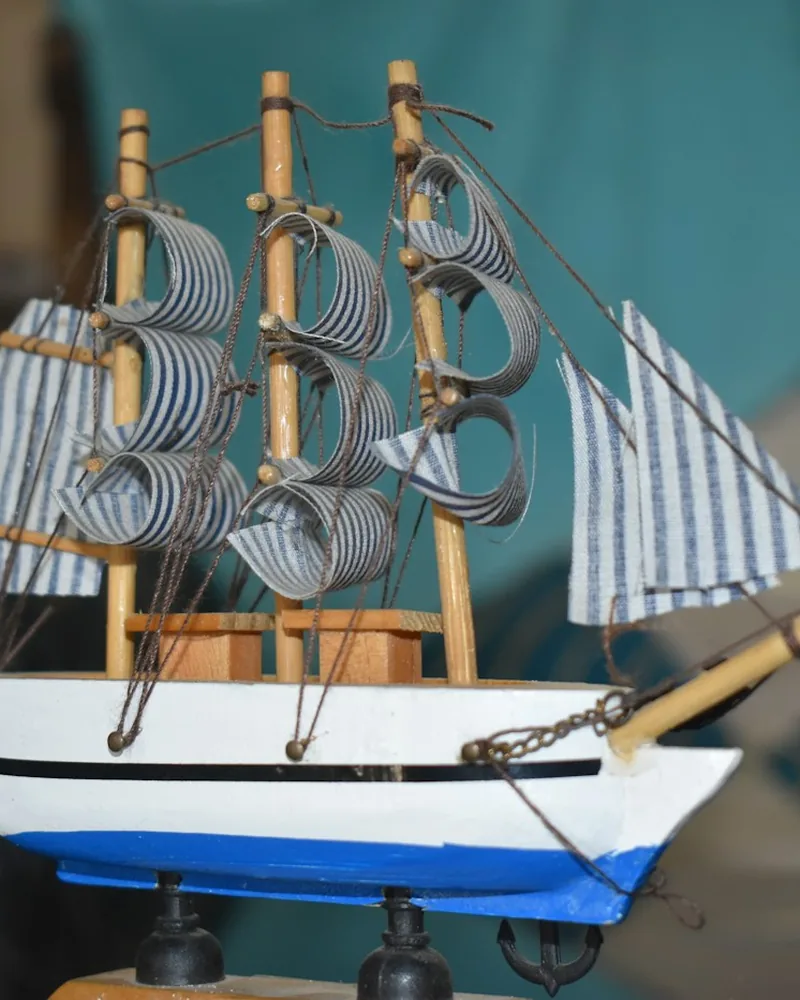

Los palos se tornean a partir de varilla, casi siempre a mano: se marca la conicidad con el calibre, se desbasta con lima y se termina con papel de lija girando la pieza entre los dedos. Cada palo lleva su cuña, sus crucetas y sus topes; conviene montarlos en seco y comprobar la verticalidad desde proa y desde el costado antes de pegar nada. Una desviación de dos grados en la maqueta se ve desde el otro lado de la habitación.
La jarcia firme —obenques, estays, burdas— es la que sostiene la arboladura y se tiende siempre por parejas simétricas, alternando bandas para que el palo no se desplace. El hilo se pasa por cera de abeja antes de usarlo: así se aplasta la pelusa, el color se unifica y los nudos se quedan donde se les deja. Las flechaduras se hacen sobre los obenques ya tendidos, con nudo de ballestrinque y una plantilla de papel detrás que marca la separación.
Orden de montaje que evita rehacer trabajo
- Terminar toda la pintura del casco antes de acercar los palos.
- Colocar cáncamos, cornamusas y bitas mientras aún se llega con los dedos.
- Montar los palos de popa a proa y tensar por parejas.
- Dejar la jarcia de labor para el final, cuando la firme ya no se mueve.
07 — Jarcia de labor
Cabos, motones y los nudos que se usan de verdad
La jarcia de labor es la que en el barco real gobernaba velas y vergas: drizas, brazas, escotas. En la maqueta cumple una función distinta pero igual de exigente, la de explicar cómo funcionaba el aparejo. No hace falta reproducir cada cabo del plano original; sí hace falta que los que se pongan lleguen a un punto de amarre coherente y queden con la caída natural de un cabo con peso, ni tirantes como cuerdas de guitarra ni colgando flojos.
Los grosores se eligen por comparación: el hilo de la jarcia firme siempre más grueso que el de labor, y dentro de la labor, las drizas por encima de las escotas menores. Tres diámetros bien repartidos bastan para dar sensación de jerarquía. Los motones se cuelgan con un lazo y una gota mínima de cola; si el cabo pasa realmente por la roldana, mejor, pero un motón bien orientado engaña a la vista aunque esté ciego.
Repertorio corto y suficiente
- Ballestrinque para las flechaduras y para amarrar sobre un cabo tendido.
- As de guía cuando hace falta un lazo que no corra.
- Vuelta de cornamusa para rematar cabos en cubierta.
- Ligada sencilla con hilo fino para cerrar gazas y trincas.
- Media llave doble para fijar una braza a su verga sin bulto visible.
Un truco de banco: rigidizar la punta del hilo con una gota de cola diluida y dejarla secar convierte el cabo en una aguja improvisada que atraviesa motones diminutos sin deshilacharse.
08 — Piezas menores
Latón y madera en las piezas pequeñas
Cañones, anclas, cáncamos, guardamancebos, bisagras de portas: buena parte del carácter de una maqueta está en piezas de pocos milímetros. El latón se trabaja con lima de aguja, taladro de mano y una sierra de pelo fino; se suelda con estaño de bajo punto y decapante, sujetando la pieza sobre una placa cerámica. Después conviene pavonarlo o pintarlo, porque el brillo dorado de fábrica no corresponde a ningún material del barco original salvo en herrajes muy concretos.
Para las piezas de madera —bitas, candeleros, tapas de escotilla— ayuda fabricar una pequeña plantilla y hacer varias unidades seguidas: la repetición iguala el resultado mucho más que la paciencia pieza a pieza. Todo lo que vaya atornillado o encajado en cubierta se prueba en seco antes de pintar, y se numera si hay más de una variante.
09 — Acabado
Pintura, imprimación y línea de flotación
La pintura de una maqueta no busca cubrir, sino asentarse. Se empieza por una imprimación fina que revela los defectos que el lijado había dejado pasar; se corrigen y se vuelve a imprimar. Las capas de color, siempre diluidas y en número de tres o cuatro, respetan la textura de la madera en lugar de sepultarla. Los acabados satinados y mates envejecen mejor a la vista que los brillantes, que exageran cualquier irregularidad bajo la luz de la vitrina.
La línea de flotación es la prueba más visible de que el casco está bien construido. Se traza con el casco apoyado en su posición de trabajo y un marcador fijo a altura constante que se desliza alrededor: nunca a pulso ni midiendo desde la regala, porque la regala no es paralela al agua. Una vez marcada, se enmascara con cinta estrecha bien bruñida en el borde y se pinta la obra viva. Si la línea sale torcida, casi siempre indica que el armazón se montó con una pequeña torsión.
- Desengrasar y lijar suavemente entre capas, incluida la imprimación.
- Probar el color en un recorte de la misma madera antes de tocar el casco.
- Trazar la flotación con soporte fijo y el casco nivelado en ambos ejes.
- Pintar del color claro al oscuro para que las correcciones se vean menos.
- Dejar curar la pintura varios días antes de manipular el casco para la arboladura.
10 — Presentación
Peana, vitrina y conservación a largo plazo

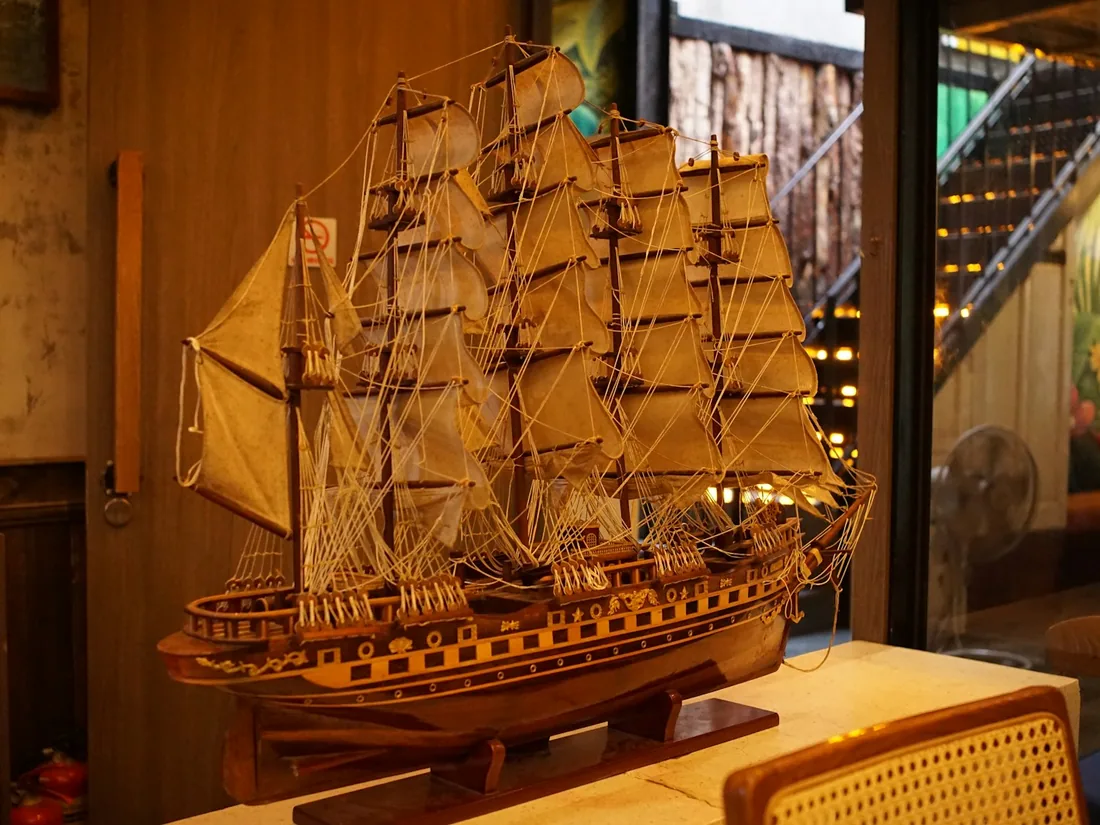

La maqueta termina cuando tiene dónde vivir. La peana puede ser de cuna, con dos apoyos forrados que abrazan la obra viva, o de pedestales de latón atornillados a la quilla; en ambos casos debe repartir el peso sin marcar el casco y permitir levantar el conjunto sin agarrarlo por los palos. Una placa sobria con el nombre del barco y la escala basta como identificación.
La vitrina protege de lo que de verdad estropea una maqueta: el polvo depositado en la jarcia, que después no se puede limpiar sin romper cabos, y la luz directa, que decolora hilos y barnices en pocos años. Conviene dejar unos centímetros de holgura por encima de los penoles y orientar la vitrina lejos de una ventana al sur. En interiores muy secos o muy húmedos la madera trabaja, así que una estancia estable importa más que cualquier producto de conservación.
Rutina de cuidado
- Quitar el polvo exterior del cristal, no abrir la vitrina sin necesidad.
- Si hay que limpiar dentro, usar una perilla de aire y un pincel muy blando, nunca paños.
- Revisar una vez al año la tensión de la jarcia: el hilo cede con los cambios de humedad.
- Evitar radiadores, chimeneas y alféizares soleados.
- Manipular siempre por la peana o por el casco, jamás por bauprés o palos.
